Fortrengerpumpe iht. API 674

Pumpene i PTO-PQO-PSO-serien er i samsvar med API 674- og ASME-standardene og er spesifikt designet og produsert for prosessapplikasjoner der kontinuerlig tung belastning er involvert, og det kreves høyeste driftsikkerhet og lengste vedlikeholdsintervaller.

Pumpene i denne serien er laget i horisontal utførelse, en løsning som gir flere fordeler sammenlignet med den vertikale, og som har vært valgt av Peroni siden midten av 60-tallet, da produksjonen av vertikale pumper i hovedsak ble avsluttet.

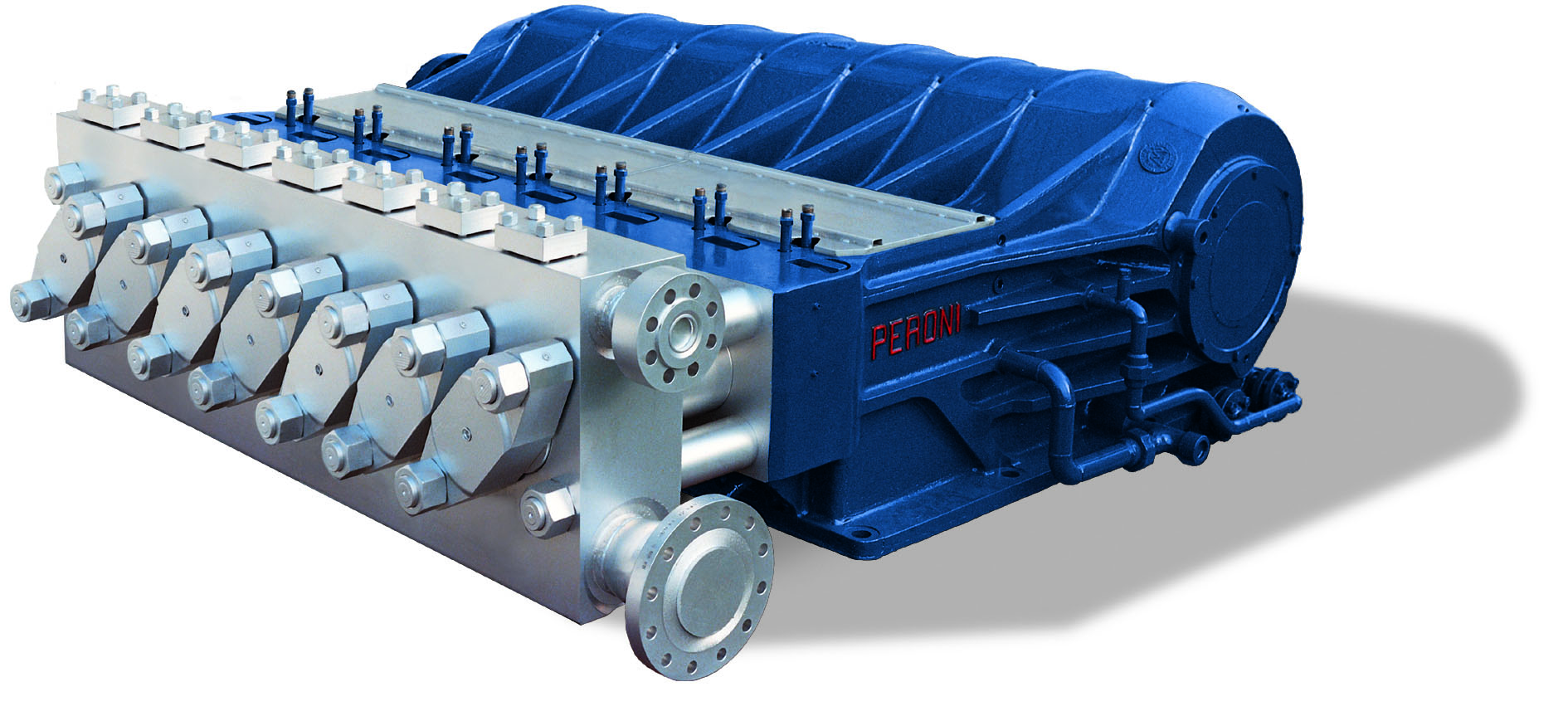

Serien inkluderer to pumpestørrelser, 160 og 190. For hver størrelse er triplex- og quintuplex-versjoner tilgjengelige, sammen med en septuplex-modell for størrelse 190.

Quintuplex- eller septuplex-pumper, sammenlignet med en triplex-pumpe med tilsvarende ytelse, har reduserte statiske og dynamiske belastninger og lavere trykkpulsasjoner, noe som forenkler rørdesignet. Dette resulterer derfor i høyere pålitelighet, mindre vedlikehold og jevnere drift av pumpen.

PTO/PQO/PSO-serien dekker det høyeste ytelsesområdet som kreves av markedet for stempelpumper, og den fleksible utformingen tillater installasjon av både stempel- og stempeltype væskeender.

Veivmekanisme
De viktigste egenskapene til veivkmekanismen i denne serien er:

• Kontinuerlig støtte for akselen oppnås med individuelle glidelager for hvert stempel, med reduserte spenninger som gjør dem intrinsisk trygge mot akselsvikt.
• Koblingen av stempel til veivmekanisme skjer gjennom ett sfærisk ledd med påfølgende begrensede belastninger på tetningsområdet.
• Den minste pumpen i serien, modell PTO 160, er også tilgjengelig i en versjon som benytter tradisjonell akselstøtte med to rullelager i akselendene, sammen med alle de andre egenskapene i serien.

Pumpehode

For å imøtekomme de ulike kravene til prosessapplikasjoner knyttet til ulike driftsforhold og væskekarakteristikker, blir hydraulikkenden definert ved å kombinere ulike konfigurasjoner av manifold, ventilmontasje og tetningssystemer, samt ved å velge de mest passende materialene for hver spesifikk bruk. Det standard hydrauliske endearrangementet passer for et bredt spekter av driftsforhold, farlige væsker og/eller væsker som inneholder suspenderte partikler. Andre hydrauliske løsninger er tilgjengelige for væsker med høy viskositet og pumpeforhold ved høy eller lav temperatur. Spesifikke design for væskeender er også tilgjengelige for håndtering av slam med et betydelig innhold av faste partikler (i form av størrelse og vektprosent).

Ventiler og ventilseter

Forskjellige typer ventiler er tilgjengelige for å imøtekomme NPSHa-forholdene og karakteristikkene til de forskjellige væskene som håndteres, med hensyn til viskositet og innhold av faste stoffer. Videre har Peroni studert mange tetningssystemer, og designet av hver av dem er egnet for å løse problemene knyttet til de fysiske egenskapene til væsken som håndteres, samt risikoene knyttet til kontakt med atmosfæren.

Ytelse

De forskjellige PTO/PQO/PSO variantene kan levere trykk opp til 1000 bar og mengde opptil 475 m3/t

Peroni Pompe S.p.A har også en serie med damp-drevne pumper.
